瓦楞型电缆线盘导致电缆表面产生压痕的成因分析与解决方案

本报告针对瓦楞型电缆线盘在绕线过程中因内侧凹凸结构导致电缆外表面产生硬痕的问题，系统分析其成因，并提出基于材料缓冲、结构改进及工艺优化的分层解决方案。通过对比不同方案的成本、效果及适用性，为生产企业提供科学决策依据，助力提升电缆外观质量与生产效率。

一、问题背景与现状

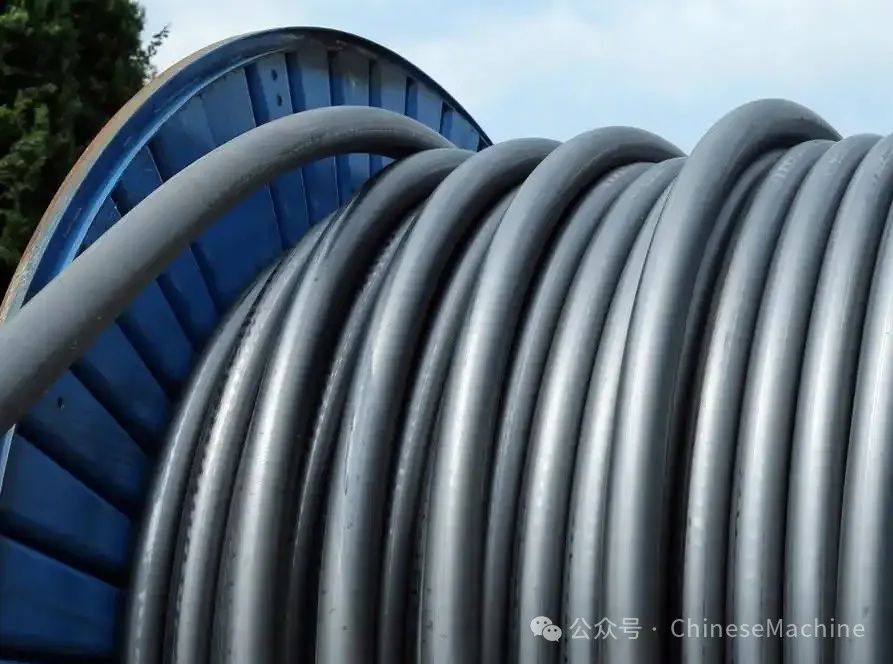

在电线电缆生产过程中，瓦楞型电缆线盘因具备成本低、结构强度高的特点，被广泛用于电缆的绕制和包装发运过程。

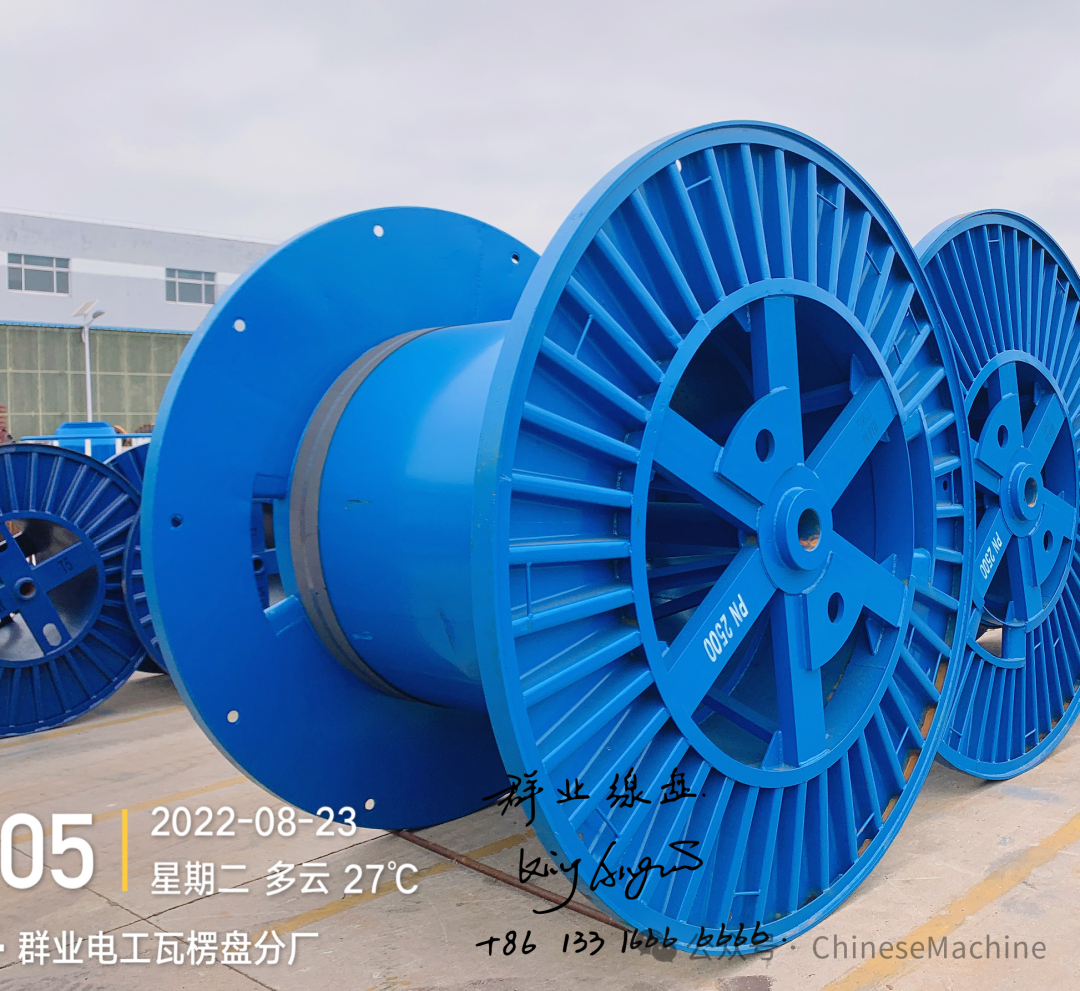

然而，其内部左右两侧周期性分布的凹凸瓦楞结构（如图2所示），在绕线时会对电缆绝缘层产生局部挤压，导致表面出现线状压痕或周期性凹陷，严重时可能损伤绝缘层性能，引发终端客户的投诉。

典型缺陷表现：

· 硬痕深度：0.1-0.5mm，可能会超出电缆表面粗糙度标准。‍

二、问题成因分析

2.1 机械挤压原理

瓦楞型线盘的凹凸结构与电缆接触时，会形成集中载荷。这个应力与收线的张力、电缆的直径、以及排线的合理性，等等都相关。当线缆绕取在瓦楞线盘时，电缆外绝缘层与瓦楞筋角接触产生机械挤压从而产生压‍‍‍‍‍痕。

2.2 工艺参数影响

· 绕线张力波动：传统机械张力控制精度不足（±15N），在通过瓦楞凸起时张力峰值可达常规值的1.5倍；

· 绕线速度过快：高速绕线（＞50m/min）导致电缆来不及适应盘具轮廓，产生冲击载荷；

· 盘具损耗：盘具在使用过程可能产生外力冲撞或其他不可控因素，使线盘瓦楞边缘磨损变锐，接触应力提升（集中）。

三、解决方案设计

3.1 材料缓冲方案（方案1：EVA泡棉内衬）

实施方法

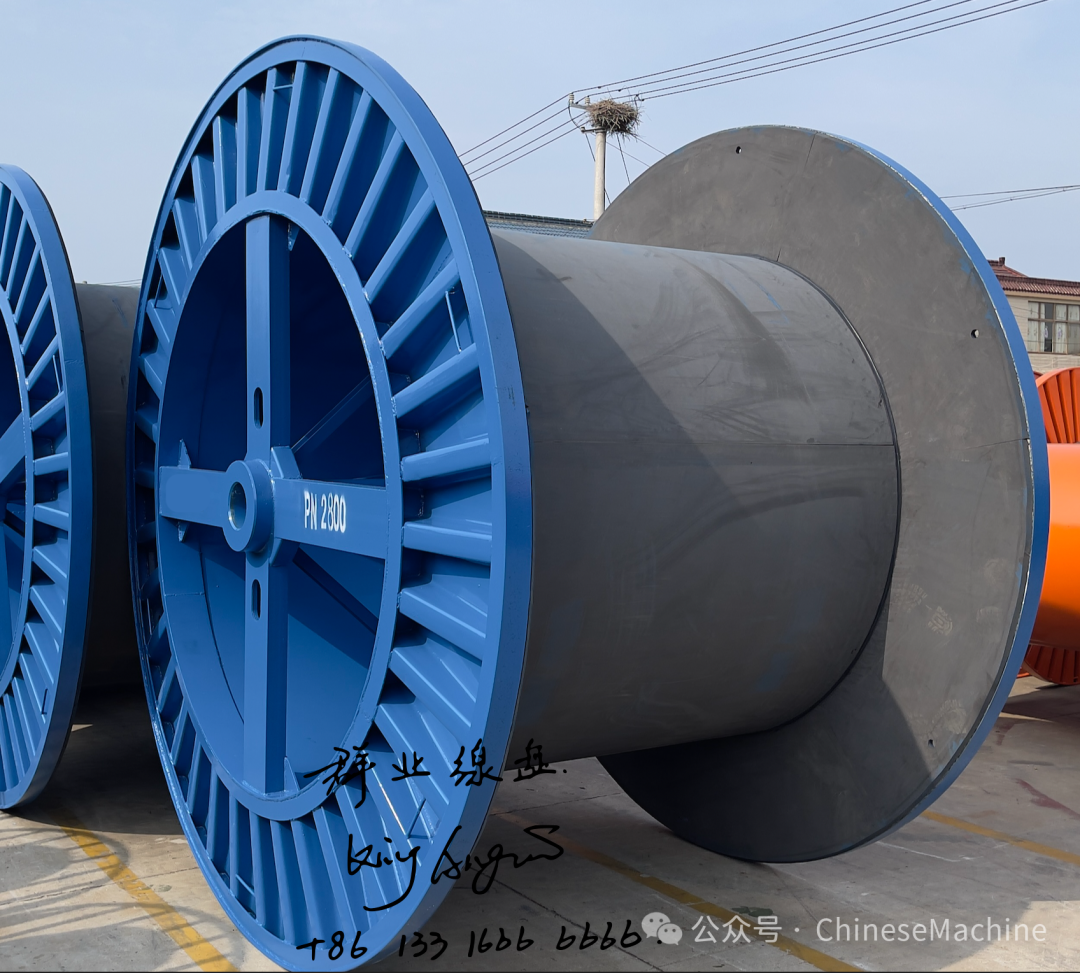

在瓦楞线盘内侧粘贴10mm（12mm、15mm）厚高密度EVA泡棉板（密度45kg/m³，回弹率＞90%），覆盖全部凹凸区域，形成缓冲平面（图3）。

作用机制

· 泡棉弹性变形吸收60%-70%的局部应力，接触应力降低。

3.2 结构改进方案（方案2：金属内衬平整化）

实施方法

采用2mm钢板或不锈钢板，（图4）。

作用机制

· 消除瓦楞凹凸结构，接触应力均匀分布；

· 内部平整光滑。

3.3 替代方案（方案3：平板加筋式线盘）

实施方法

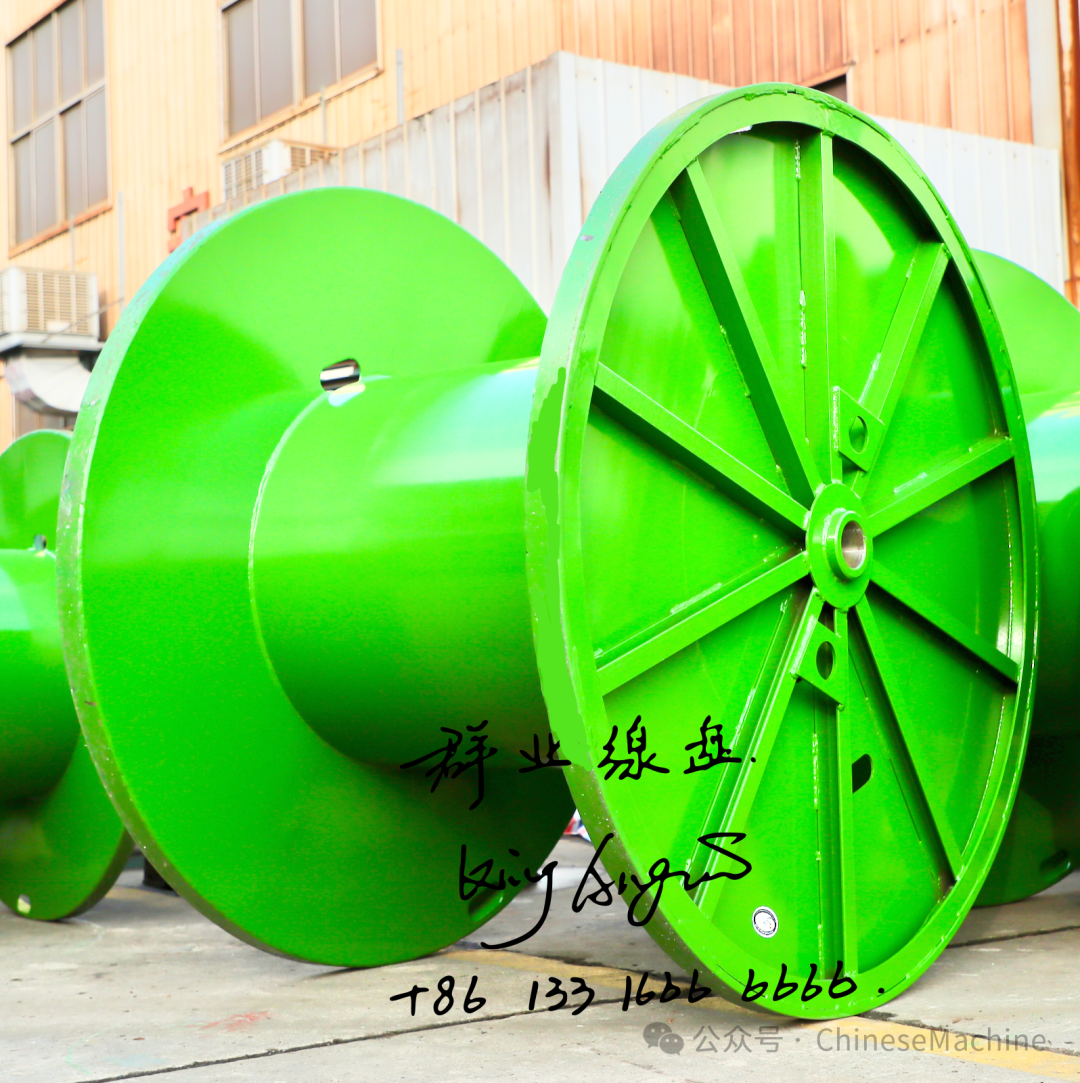

选用内侧光滑的平板加筋式线盘（图5）。

作用机制

· 从源头消除凹凸结构，减少接触应力；

· 可以进行高速旋转的动平衡较正。

四、方案对比与实施建议

4.1 方案性能对比表

4.2 分层实施策略

1. 优先低成本验证：对常规电缆（如VV系列）采用方案1，配合张力控制优化（降至30m/min），快速降低硬痕率至10%以下；

2. 中端场景升级：对出口电缆（如YJV系列）采用方案2，铝合金内衬+螺旋绕线工艺（角度15°），硬痕率可控制在5%以内；

3. 高端品质保障：对高要求软电缆或军工电缆（如航空导线）直接采用方案3.

五、结论与展望

瓦楞型线盘导致的电缆硬痕问题可通过材料缓冲-结构改进-设备升级的递进式方案逐步解决。建议生产企业结合产品定位与成本预算，优先采用低成本方案快速改善，再针对高附加值产品进行结构性升级。未来可探索智能柔性内衬（如形状记忆材料），进一步提升缓冲自适应能力，从根本上消除盘具结构缺陷的影响。

以上为个人经验的结晶，欢迎留言交流！
